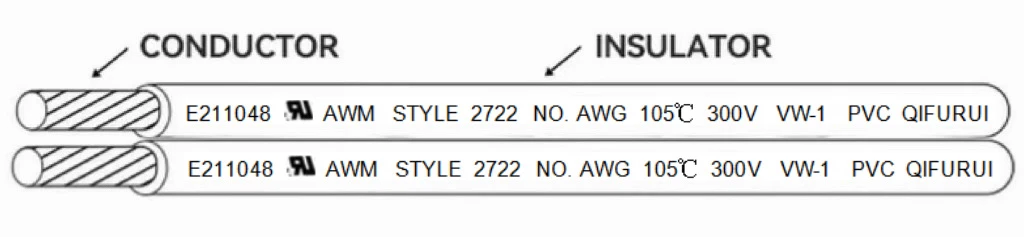

UL2722 PVC plochý páskový kábelje kábel, ktorý spĺňa bezpečnostné normy Underwriters Laboratories v Spojených štátoch. Tento typ kábla je bežne známy ako "farebný plochý kábel" alebo "sivý plochý kábel". Jeho konštrukčným znakom je, že viaceré vodiče (zvyčajne farebné) sú usporiadané paralelne a vrstva izolačného plášťa z PVC je vytlačená ako celok na vonkajšej strane, čím sa vytvorí plochý a mäkký pásik.
Táto norma hodnotí hlavne elektrickú bezpečnosť, mechanické vlastnosti a nehorľavosť káblov. Ploché káble s certifikáciou UL2722 sa široko používajú na spojenia medzi doskou a doskou vo vnútri elektronických zariadení vďaka ich výhodám, že sú ľahké, flexibilné, ľahko sa zapájajú, s pevným rozstupom vodičov a farbou. Bežné scenáre v našom každodennom živote zahŕňajú pripojenie pohyblivých častí vo vnútri tlačiarní a skenerov, prenos signálu medzi základnými doskami počítačov a prednými-panelmi, priemyselné ovládacie zariadenia a rôzne elektrické zariadenia, ktoré si vyžadujú úsporu miesta a riadne zapojenie. Veľkosť vodiča plochého plochého kábla UL2722 z PVC je zvyčajne AWG 26 až 20 podľa amerického meradla.
Funkcia
Vodič: Pramene pocínované / holá meď
Izolácia:PVC
Retovaná teplota: 105 stupňov
Reed napätie: 300Vac
Skúška horenia: vyhovuje skúške plameňom UL VW-1
Štandardné označenie: UL758, UL1581
Environmentálne testovanie vyhovuje ROHS
UL 26awg až 20awg
Ak máte nejaké špeciálne požiadavky, dajte nám vedieť
Aplikácia
Kancelársky automat a počítačové periférie
Toto je najklasickejšia a najpoužívanejšia oblasť použitia plochého PVC kábla UL2722. UL2722 PVC plochý páskový kábel sa používa na pripojenie tlačových hláv (hlavičkových papierov) k základným doskám, ako aj skenovacích modulov k základným doskám. Plochý charakter plochého kábla umožňuje, aby tesne priliehal k vnútornému priestoru tela. Keď sa tlačová hlava pohybuje tam a späť vysokou rýchlosťou, kábel sa môže pravidelne ohýbať a naťahovať bez navíjania alebo posúvania vodiča. Farebné kódovanie uľahčuje inštaláciu a diagnostiku porúch. V tradičných stolných počítačoch sa plochý páskový kábel UL2722 PVC bežne používa na pripojenie rozhrania USB, zvukového rozhrania, vypínača napájania a indikátorov medzi základnou doskou a predným panelom.
Priemyselné riadiace a automatizačné zariadenia
V priemyselných prostrediach, ktoré vyžadujú spoľahlivosť, zamedzenie{0}}rušenia a obmedzený priestor na zapojenie, je plochý páskový kábel z PVC UL2722 ekonomickým a efektívnym riešením. UL2722 PVC plochý páskový kábel spája I/O modul programovateľného logického ovládača (PLC) s tlačidlami, kontrolkami a nástrojmi na dverách riadiacej skrine. Plochý páskový kábel z PVC UL2722 sa používa na prenos signálu a nízkonapäťového-napätia medzi ovládačmi pohybu, servopohonmi, poľami snímačov a skupinami solenoidových ventilov. Jeho elegantné zapojenie prispieva k cirkulácii vzduchu a odvodu tepla vo vnútri zariadenia a zjednodušuje údržbu.
Spotrebná elektronika, prístrojové vybavenie a iné
UL2722 PVC plochý páskový kábel sa používa na audio zariadeniach, DVD/Blu ray prehrávačoch a TV základných doskách na pripojenie ovládacích dosiek na prednom paneli, zobrazovacích modulov alebo pomocných dosiek plošných spojov. UL2722 PVC plochý páskový kábel spája klávesnicu, obrazovku a hlavnú riadiacu dosku s obvodmi vnútri kompaktného lekárskeho monitorovacieho zariadenia, osciloskopov, generátorov signálu a iných zariadení. UL2722 PVC Flat Ribbon Cable je tiež jedným z najbežnejšie používaných káblov na napájanie tohto typu LCD modulu.
Štruktúra
Štandardná farba: ČIERNA BIELA ČERVENÁ ŽLTÁ ZELENÁ MODRÁ HNEDÁ ŠEDÁ ORANŽOVÁ FIALOVÁ
Riešenie
Naša továreň
Spoločnosť 3F Electronics Industry Corp, založená v roku 1993, je profesionálnym výrobcom a vývozcom, ktorý sa zaoberá návrhom, vývojom a výrobou drôtov a rúrok. Nachádzame sa v Shenzhene s pohodlným dopravným prístupom. Skupina má hlavné sídlo na adrese č Všetky naše produkty spĺňajú medzinárodné štandardy kvality a sú veľmi oceňované na rôznych trhoch po celom svete.
aktívnych členov
rokov skúseností
udalosti a výzvy
odborných inštruktorov
Partneri
FAQ
Otázka: 1. Aký je dodacia lehota pre sériovú výrobu?
Odpoveď: Dodacia lehota výroby: 20 ~ 30 dní.
Otázka: 2. Ako vaša záruka kvality?
Odpoveď: V súčasnosti sa 80% našich výrobkov vyváža do celého sveta. Naše dobre-vybavené zariadenia a vynikajúca kontrola kvality Vo všetkých fázach výroby sme schopní zaručiť úplnú spokojnosť zákazníka.
Otázka: 3. Ste výrobca?
Odpoveď: Sme výrobca so sídlom v Shenzhene, Guangdong, Čína. Predajná a servisná sieť našej spoločnosti pokrýva celý svet, aby sme zaručili profesionalitu produktov a spokojnosť zákazníkov po-predajnom servise.
Technické parametre
|
ŠTÝL |
Jadrá č. |
VEĽKOSŤ AWG |
Dirigent Stavebníctvo (Č./ mm) ±0.005 |
Dirigent Odolnosť 20 stupňov (Ω/km) |
Priemer vodiča (mm) |
Hrúbka izolácie (mm) |
Nadpriemer (mm) |
|
|
Nom |
Min. |
|||||||
|
2722 |
2 |
26 |
7/0.16 |
150.00 |
0.48 |
0.40 |
0.33 |
1.28±0.10 ×2.66±0.20 |
|
2 |
24 |
7/0.20 |
94.20 |
0.61 |
0.40 |
0.33 |
1.41±0.10 ×2.90±0.20 |
|
|
2 |
24 |
11/0.16 |
94.20 |
0.61 |
0.40 |
0.33 |
1.41±0.10 ×2.90±0.20 |
|
|
2 |
22 |
7/0.254 |
59.40 |
0.76 |
0.40 |
0.33 |
1.56±0.10 ×3.22±0.20 |
|
|
2 |
20 |
21/0.18 |
36.70 |
0.95 |
0.40 |
0.33 |
1.75±0.10 ×3.60±0.20 |
|
|
3 |
26 |
7/0.16 |
150.00 |
0.48 |
0.40 |
0.33 |
1.28±0.10 ×4.05±0.20 |
|
|
3 |
24 |
11/0.16 |
94.20 |
0.61 |
0.40 |
0.33 |
1.41±0.10 ×4.45±0.20 |
|
|
3 |
22 |
17/0.16 |
59.40 |
0.76 |
0.40 |
0.33 |
1.56±0.10 ×4.88±0.20 |
|
|
3 |
20 |
21/0.18 |
36.70 |
0.95 |
0.40 |
0.33 |
1.75±0.10 ×5.45±0.20 |
|
|
4 |
26 |
7/0.16 |
150.00 |
0.48 |
0.40 |
0.33 |
1.28±0.10 ×5.42±0.20 |
|
|
4 |
24 |
11/0.16 |
94.20 |
0.61 |
0.40 |
0.33 |
1.41±0.10 ×5.95±0.20 |
|
|
4 |
22 |
17/0.16 |
59.40 |
0.76 |
0.40 |
0.33 |
1.56±0.10 ×6.55±0.20 |
|
|
4 |
20 |
21/0.18 |
36.70 |
0.95 |
0.40 |
0.33 |
1.75±0.10 ×7.30±0.20 |
|
